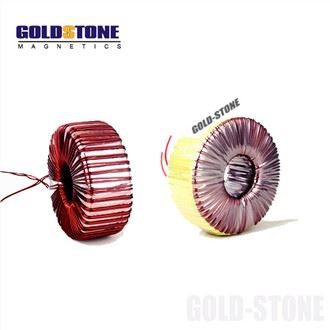

Estrutura e desempenho do transformador de anel
Verificou-se que a perda de corrente parasita (perda de núcleo) da bobina enrolada com o núcleo de ferro em forma de anel era a menor, de modo que o núcleo de ferro do transformador foi processado em forma de anel. O núcleo do transformador de anel é feito de chapa de aço silício laminada a frio com espessura inferior a 0,35mm, que é laminada e formada sem problemas. A bobina é enrolada uniformemente no núcleo de ferro, e a direção das linhas de campo magnético geradas pela bobina e o circuito magnético do núcleo de ferro coincidem quase completamente, de modo que a perda de corrente parasita gerada pela corrente alternada que passa pela bobina é minimizado. A perda de núcleo de transformadores tipo U e tipo E é reduzida em mais de 50%, melhorando assim a eficiência de conversão de transformação ou isolamento de tensão.
O núcleo do transformador de anel pode ser processado na medida em que não há espaço de ar, o coeficiente de empilhamento pode ser tão alto quanto mais de 95 por cento e a permeabilidade do núcleo pode ser 1.5-1.8t (o laminado núcleo pode ser apenas cerca de 1.2t ou menos), então a eficiência de conversão elétrica do transformador de anel pode chegar a mais de 95 por cento. A estrutura sem ar do núcleo do transformador de anel pode tornar a corrente sem carga muito pequena e não há fenômeno de aquecimento quando é ligado por um longo tempo.
O espaço ocupado pelo comprimento, largura e altura do transformador em anel é uma estrutura cilíndrica, e seu volume é cerca de metade do tipo U e tipo E. Transformador toroidal. O núcleo não tem entreferro e o enrolamento é enrolado uniformemente no núcleo anular. A estrutura de circulação magnética está quase em um espaço fechado, alcançando pequenas fugas magnéticas, radiação eletromagnética fraca, forte resistência a interferência magnética externa, sem necessidade de adicionar uma camada de blindagem e é instalada em vários equipamentos eletrônicos com estruturas complexas, sem qualquer interferência eletromagnética interferência.
O núcleo não possui entreferro, alta permeabilidade e nenhum ruído de vibração da estrutura física. Mesmo no ambiente operacional de alta corrente e alta carga, as pessoas não podem ouvir o ruído
Quando o transformador de anel é carregado e operado, sua temperatura é muito baixa. Geralmente, sua perda de ferro pode ser inferior a 1W/kg, o que é especialmente adequado para instrumentos com pequeno espaço de dissipação de calor.
A potência do transformador de anel geralmente é determinada de acordo com seu diâmetro e altura. Quanto maior a potência, maior o volume e o peso. A configuração de várias especificações de energia e várias tensões de entrada e saída é muito flexível, e o equipamento de processamento é simples e rápido.
O aumento de temperatura do transformador de anel em operação de carga total é de apenas 40 graus, o que pode permitir uma operação de sobrecarga de curto prazo. O enrolamento primário é isolado com filme de poliéster classe B (130 graus) e pode suportar o teste de tensão de 4000V AC por 1 minuto.
